合成氨厂生产历程中爆发的造气炉渣和造气除尘器细灰等因其热值低、挥发分低、灰分高、着火点高等特点造成燃烧时较难稳固燃烧，并且合成氨生产的工艺特点使得造气吹民俗燃烧热值低并含有大宗煤粉尘，合成放空气和氨贮槽弛放气也同样是低热值燃料，并且造气炉的吹民俗是间歇送气，造成气源波动大、甚至有时会泛起气绝征象
。这些都对锅炉的燃烧组织、操控稳固性和清静性造成较大的影响
。

1、循环流化床锅炉设计依据

合成氨厂天天生产历程中爆发的“三废”燃料划分为：造气炉渣、造气除尘器细灰和煤矸石的混淆燃料共360fd，热值6778kJ/kg，掺配25%一40%热值20920kJ/kg无烟煤粉沫，混淆燃料热值为10460～12552kJ/kg;造气吹民俗67700m3/h，热值为1221kJ/m3;合成放空气和氨贮槽弛放宇量为1680m3/h，热值12773kJ/m;循环流化床锅炉的烟气经静电除尘器后送35t/h型煤烘干装置;配套1台5MW型号B5—3.43/0.49汽轮发电机组，额定蒸汽指标为3.43MPa，435℃
。

锅炉设计参数凭证上述的设计依据，混淆燃料约产3.82MPa，450℃的蒸汽49.6～66.9t/h，气体燃料约产3.82MPa，450℃的蒸汽26.1t/h，思量到合成氨生产的工艺特点，该锅炉设计产汽75t/h
。详细参数见表1
。

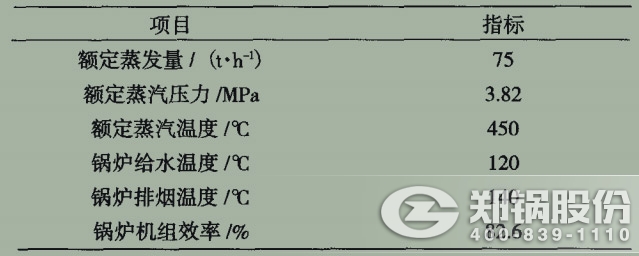

表1锅炉设计参数

2、流化床锅炉主要装备参数

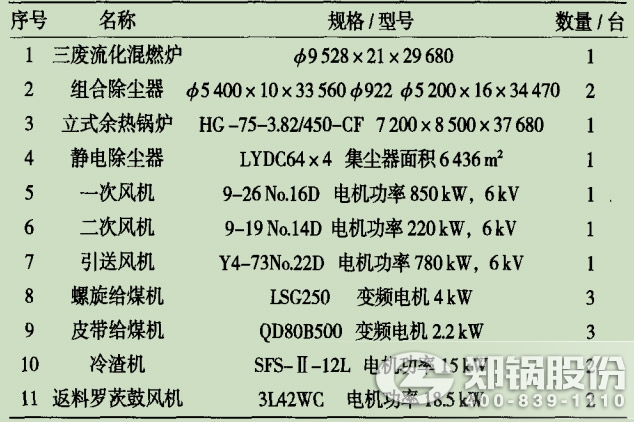

表2循环流化床锅炉主要装备参数

3、循环流化床锅炉特点

由于在设计上充分借用循环流化床锅炉的燃烧特征和返料接纳手艺的特点，本锅炉结构简朴、紧凑，与古板的循环流化床锅炉相似
。三废流化混燃炉的燃烧部分由2台装备组成，1台是流化混燃炉，另1台是组合式除尘器
。

热量的接纳部分为全钢架悬吊结构的立式竖井余热锅炉，划分由汽包、水冷屏、蒸汽过热器、蒸发对流排管、省煤器、空气预热器组成
。其混燃炉接纳钢制外壳制成，下部为欢喜床，渣、煤下部混燃，有风室、采压点、观火孔、加煤口、返料口
。中部有吹民俗入口、合成放空气喷头等
。内衬接纳二级高铝砖砌筑，欢喜段接纳耐高温耐磨高强浇注料，顶部接纳球顶砖砌成，并接纳550mm厚的砖棉作保温;组合式除尘器由两台除尘器组成，上半部除尘器的中心筒接纳内、外侧用耐高温耐磨高强浇注料浇注的组合式水冷件制成的旋风筒
。

除尘器接纳底进顶排气式高温旋风除尘器
。旋风段接纳耐高温耐磨二级高铝砖砌成，并用550mm厚的砖棉作保温
。疏散器下部辨别安排了返料装置，疏散下来的飞灰经返料装置送回炉膛燃烧
。烟气除尘排放部分由电除尘器和烟囱组成
。
