怎样对停用锅炉举行维护保养——干法�；�
停炉保养的基来源则为：
1、阻止外界空气进入停用锅炉汽水系统内；
2、坚持汽水系统内金属外貌的干燥；
3、在金属内外貌形成具有防侵蚀作用的薄膜，以阻遏空气； 4、使金属外貌浸泡在含有除氧剂或其他�；ぜ恋慕橹手�。
保养要领：干法�；ず褪ū；ち酱罄�。
干法�；�
1、干燥剂法
干燥剂法适用于停炉时间较长（三个月以上）的锅炉�；�。关于汽容纳积占整个锅炉水容积比例越大的锅炉，用此法越利便。其详细要领如下：
（1）余热锅炉停用后，应对锅炉举行停炉保养。在锅炉入口温度下降到300℃以下，炉水温度降至100℃左右时，开启各排污门周全快速放尽余热锅炉内的炉水。翻开各检查孔，扫除沉积在锅炉内的水垢和水渣以及外部的烟灰等，使用窑炉的余热将锅炉各受热面及装备烘干，烘干后关闭锅炉各阀门。
（2）将干燥剂放入汽包及各联箱内（放入的干燥剂位置及数目要在做好纪录，以避免遗忘）。放入后连忙关闭汽包人孔门和各汽水阀门，使汽水系统与外界空气严密阻遏。

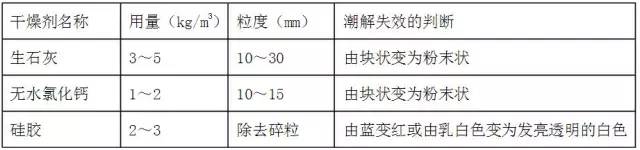

干燥剂用量及失效判断
（3）干燥剂保养时要注重以下几点问题：
干燥剂不要直接接触锅炉金属外貌，可装在铁盘等容器内；
安排干燥剂后，要关严手孔和其它孔盖，汽、水管道上的阀门必需截断；
要按期检查干燥剂情形，一样平常第一次半个月左右检查一次干燥剂的情形，以后每隔1个月检查一次干燥剂，失效应实时替换。
2、烘干法
烘干法常用于锅炉磨练时代的防腐。当炉水温度降至100℃左右时，将锅炉炉水所有放尽，使用窑炉的余热将锅炉金属外貌烘干。
3、充氨法
充氨法一样平常用于电站锅炉恒久停炉的�；�。由于氨对铜有侵蚀作用，因此接纳充氨法时，应将锅炉汽水系统中所有的铜质部件拆除或举行封堵隔离。
充氨法是锅炉停用放水后，向锅炉内充氨气，使锅炉内氨气压力坚持在13kpa，以倾轧空气，镌汰金属外貌水膜中的含氧量。由于氨气消融在水膜中后，可使金属外貌具有优异的耐腐性，因此充氨法对金属外貌的干燥度没有严酷的要求，但要求整个系统必需严密无走漏。
用湿润的红色石蕊试纸对氨气可能走漏部位举行检查， 试纸由红变蓝则有氨气走漏，连忙举行堵漏�；褂ρ辖骰鹱饕�，以防爆炸。
4、缓蚀剂�；し�
用于停炉�；さ幕菏醇烈谎匠６季哂杏乓斓幕臃⑿�，因此也称为气相缓蚀剂法。主要缓蚀剂有：碳酸铵、碳酸氢铵、磷酸氢二铵等无机铵盐，碳酸环已胺、乌洛托品、苯甲酸按等有机胺类，以及复合型的TH901缓蚀剂等。
这类缓蚀剂的特征是：易挥发，可形成一定的蒸汽压；能在金属外貌形成�；つ�，有较高的防腐能力；对金属外貌的干燥度要求不高，特殊是TH901缓蚀剂关于湿润的金属外貌也具有优异的防腐效果。
使用要领：
锅炉放水后，扫除渣垢，按一定量的比例在炉内匀称投放药剂，关闭各阀门，严密关闭系统即可。
需要注重的是，这类缓蚀剂大多会挥发氨气，对铜部件有侵蚀作用。因此应将锅炉汽水系统中所有的铜质部件拆除或封堵隔离；或者用乌洛托品：苯并三氮唑：碳酸环已胺=3：2：7（质量比）的混淆缓蚀剂，以避免对铜部件的侵蚀。
