DZL29-1.25/130/70 29MW热水锅炉手艺参数和辅机设置
2021-07-15
DZL29-1.25/130/70-AII为29MW燃煤热水锅炉，额定蒸汽压力为1.25MPa，出水温度130℃、回水温度70℃,。欧博abg生产的29MW燃煤热水锅炉可以为40万平左右的住宅小区供暖，可以为25万平的大型阛阓、车间厂房供暖。下面先容一下DZL29-1.25/130/70-AII锅炉手艺参数和辅机设置。

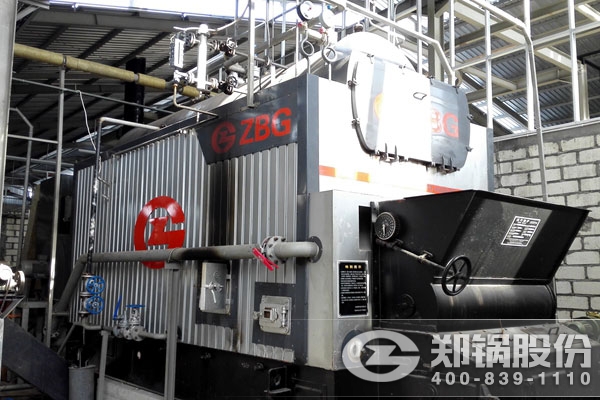

29MW燃煤热水锅炉
1、DZL29-1.25/130/70-AII锅炉手艺参数
| 序号 | 项目 | 单位 | 数值 |
| 1 | 额定着力 | MW | 29 |
| 2 | 额定事情压力 | MPa | 1.25 |
| 3 | 额定进水温度 | ℃ | 70 |
| 4 | 额定出水温度 | ℃ | 130 |
| 5 | 额定循环流量 | M3/h | 415 |
| 6 | 设计效率 | η | 79.21 |
| 7 | 燃料消耗量 | kg/h | 7074 |
| 8 | 盘算燃料消耗量 | kg/s | 6660 |
| 9 | 炉膛出口烟温 | ℃ | 1010 |
| 10 | 额排烟温度 | ℃ | 154 |
| 11 | 辐射受热面面积 | m2 | 90.65 |
| 12 | 对流受热面面积 | m2 | 935 |
| 13 | 清静运行负荷规模 | % | 70-105 |
| 14 | 排烟处过量空气系数 | 1.65 | |
| 15 | 排污率 | % | 5 |
| 16 | 锅炉本体金属消耗量 | kg | 55517 |
| 17 | 炉排透风截面积比 | % | 8 |
| 18 | 锅炉钢结构金属消耗量 | kg | 9318 |
| 19 | 炉排耗钢量 | kg | 60000 |
| 20 | 总耗电量 | kw/h | 315 |
2、DZL29-1.25/130/70-AII锅炉辅机设置
循环泵型号：200-400(I)，电机功率：75kw;台数：2，流量调理方法：阀门;
补水泵型号：50-200， 电机功率：5.5kw，台数：1，流量调理方法：阀门;
鼓风机型号：HG4-№10D 右0°，风压2600Pa，风量54000m3/h,电机功率：55kw，台数：1，调理方法：风门;
引风机型号：AYS40-5№13.2D 右0°，风压3300Pa，风量114000m3/h,电机功率：160kw，台数：1，调理方法：风门;
炉排调速机型号：ZJ40W-1，电机功率：3Kw，台数：1，调理方法：变速;
除尘器：脱硫除尘
上煤机：11KW
除渣机：5.5KW
